단자 형식 | 접촉 단면 | 전류 | 총 크기 |
---|---|---|---|
.64mm x 0.64mm ( .025" x .025" ) square |
7.5 Amps | A | |
1mm x 0.64mm ( .039" x .025" ) blade |
10 Amps | A | |
1.8mm x 0.64mm ( .070" x .025" ) blade |
10 Amps | A | |
1.5mm x 0.81mm ( .059" x .032" ) blade |
12.5 Amps | B | |
2.8mm x 0.81mm ( .110" x .032" ) blade |
15 Amps | B | |
6.0mm x 0.81mm ( .236" x .032" ) blade |
25 Amps | B | |
6.3mm x 0.81mm ( .248" x .032" ) blade |
25 Amps | B | |
1.03mm ( .040" ) round |
12.5 Amps | B |
-
2중 컴플라이언트 단자 15 암페어*, 홀 크기 A
-
헤더 형식 커넥터 피치 열 접촉 단면 핀당 전류량 홀 크기 2.54mm
( .100" )1열 0.64mm x 0.64mm
( .025" x .025" ) 정사각형7.5 암페어 A 2.54mm x 2.54mm
( .100" x .100" )2열 .64mm x 0.64mm
( .025" x .025" ) 정사각형7.5 암페어 A 2.54mm
( .100" )1열 1.0mm x 0.64mm
( .039" x .025" ) 블레이드10 암페어 A 2.54mm x 2.54mm
( .100" x .100" )2열 1.0mm x 0.64mm
( .039" x .025" ) 블레이드10 암페어 A 2.50mm
( .098" )1열 1.0mm x 0.64mm
( .039" x .025" ) 블레이드10 암페어 A 5.0mm
( .197" )1열 2.8mm x 0.81mm
( .110" x .032" ) 블레이드15 암페어 B 3.0mm x 3.0mm
( .118" x .118" )2열 1.03mm
( .040" ) 원형12.5 암페어 B *See temperature rise vs. current data
완제품 홀 사이즈(P.T.H)**
A: Tin - Lead Plated Hole: 1.02 ± 0.08mm (0.04 ± .003")
B: Tin - Lead Plated Hole: 1.49 ± 0.08mm (0.0585 ± .003")
-
헤더 형식 커넥터 피치 열 접촉 단면 핀당 전류량 홀 크기 2.54mm
( .100" x .100" )1열 0.64mm x 0.64mm
( .025" x .025" ) 정사각형7.5 암페어 A 2.54mm x 2.54mm
( .100" x .100" )2열 .64mm x 0.64mm
( .025" x .025" ) 정사각형7.5 암페어 A *See temperature rise vs. current data
완제품 홀 사이즈(P.T.H)**
A: Tin - Lead Plated Hole: 1.02 ± 0.08mm (0.04 ± .003")
B: Tin - Lead Plated Hole: 1.49 ± 0.08mm (0.0585 ± .003")
-
1.0mm x.64mm (.039" x .025") contact,
1 leg (7-V5004-015TT)HASL N (lbf) Cu 도금 N (lbf) 금 도금 N (lbf) 1차 삽입 (최대 측정치) 59.6 (13.4) 63.6 (14.3) 42.3 (9.5) 3차 삽입 (최대 측정치) 60.1 (13.5) 49.8 (11.2) 34.7 (7.8) 1차 제거 (extraction) (최소 측정치) 46.7 (10.5) 51.2 (11.5) 24.9 (5.6) 3차 제거 (extraction) (최소 측정치) 53.8 (12.1) 44.9 (10.1) 27.1 (6.1) 1.0mm x.64mm (.039" x .025") contact,
1 leg (7-V5004-015TT)HASL N (lbf) Cu 도금 N (lbf) 금 도금 N (lbf) 1차 삽입 (최대 측정치) 132.1 (29.7) 132.6 (29.8) 121.4 (27.3) 3차 삽입 (최대 측정치) 141.0 (31.7) 113.4 (25.5) 113.9 (25.6) 1차 제거 (extraction) (최소 측정치) 88.1 (19.8) 85.4 (19.2) 85.9 (19.3) 3차 제거 (extraction) (최소 측정치) 84.1 (18.9) 57.4 (12.9) 77.0 (17.3) 1.0mm x.64mm (.039" x .025") contact,
1 leg (7-V5004-015TT)HASL N (lbf) Cu 도금 N (lbf) 금 도금 N (lbf) 1차 삽입 (최대 측정치) 282.9 (63.6) 293.6 (66.0) 248.7 (55.9) 3차 삽입 (최대 측정치) 289.1 (65.0) 252.2 (56.7) 248.7 (55.9) 1차 제거 (extraction) (최소 측정치) 181.5 (40.8) 197.9 (44.5) 151.7 (34.1) 3차 제거 (extraction) (최소 측정치) 179.7 (40.4) 173.0 (38.9) 160.1 (36.0)
-
기계 사양 :
- 도금 : 주석(RoHS) 또는 주석-납(Tin-Lead) 0.76-2.00 미크론(30-80 micro inch).
기반부 금속은 1.27-2.54 미크론(50-100 micro inch) 니켈 사용 - 홀 외형 오차 : 최대 직경 형태 오차 0.05mm(.002")
- 삽입/제거 압력(HASL PCB) :
- 0.64mm(0.25")
- - 삽입시 최대 압력 59.6N(13.4lbf)
- - 고정(retention) 최소 압력 46.7N(10.5lbf)
- 0.81mm(0.31")
- - 삽입시 최대 압력 132.1N(29.7lbf)
- - 고정(retention) 최소 압력 88.1N(19.8lbf)
- 0.64mm(0.25")
- 도금 : 주석(RoHS) 또는 주석-납(Tin-Lead) 0.76-2.00 미크론(30-80 micro inch).
-
전기 사양 :
- 정격전류(current rating)* :
0.64mm x 0.64mm (.025 x .025")=7.5 Amps
1.00mm x 0.64mm (.039 x .025")=10.0 Amps
1.50mm x 0.81mm (.059 x .032")=12.5 Amps
2.80mm x 0.81mm (.110 x .032")=15.0 Amps
6.00mm x 0.81mm (.236 x .032")=25.0 Amps
(컴플라이언트 단자에 한해 해당. 기온 상승분 최대 30도,
온도 상승 VS 전류 데이터 항목 참조) - 접촉 저항 : 최대 1.0mΩ
- 정격전류(current rating)* :
-
환경 사양 :
- 작동 온도 : -40℃ ~ +125℃ (SAE/USCAR Class III)
- 진동 및 기계 충격 : 1.8G random axis, and 10 millisecond 35Gm 3 axis.
- 온도 쇼크(Thermal Shock) : -40℃ ~ +125℃ 100회
- 고온 노출 : +125℃ 상에서 1008시간
- 혼합 가스 흐름 노출 :H²S @ 500ppb and SO² at 100ppb at a temperature of 25℃ and a relative humidity of 75% for a period of 10 days.
-
테스트 사양 섹션 테스트 결과 전류 통전 용량
(온도 상승분 포함)SAE/USCAR-2 5.3.3 차트 참조, 외형 손상 없음, 시험 샘플 전체 cpir 변동량 1 mΩ 미만으로 확인 전류 사이클링 SAE/USCAR-2 5.3.4 외형 손상 없음, 시험 샘플 전체 cpir 변동량 1 mΩ 미만으로 확인 진동 및 기계 충격 SAE/USCAR-2 5.4.6 온도 충격 SAE/USCAR-2 5.6.1 열 순환 및 습도 SAE/USCAR-2 5.6.2 고온 수명 테스트 (1008시간 노출) SAE/USCAR-2 5.6.3 부식성 혼합 가스(Corrosive, Mixed Flowing Gas) 노출 IEC 60352-5 Proc. 65 도금 홀 사양 및 상태 양호여부

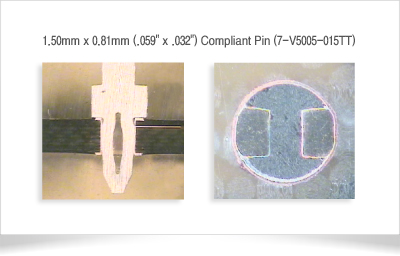

(Plated Through Hole Conditioning and Integrity)EIA publication 364 단면도 사진 참조, 시험결과 외관 손상 징후 없음. 홀 외형 변형은 천공 홀 측정 기준 0.038mm-0.050mm
(0.0015"-0.0020")을 초과하지 아니함분석을 위한 PTH 마이크로 절단 분석 EIA publication 364 단면도 사진 참조 삽입/고정 압력 EIA publication 364 차트 참조
